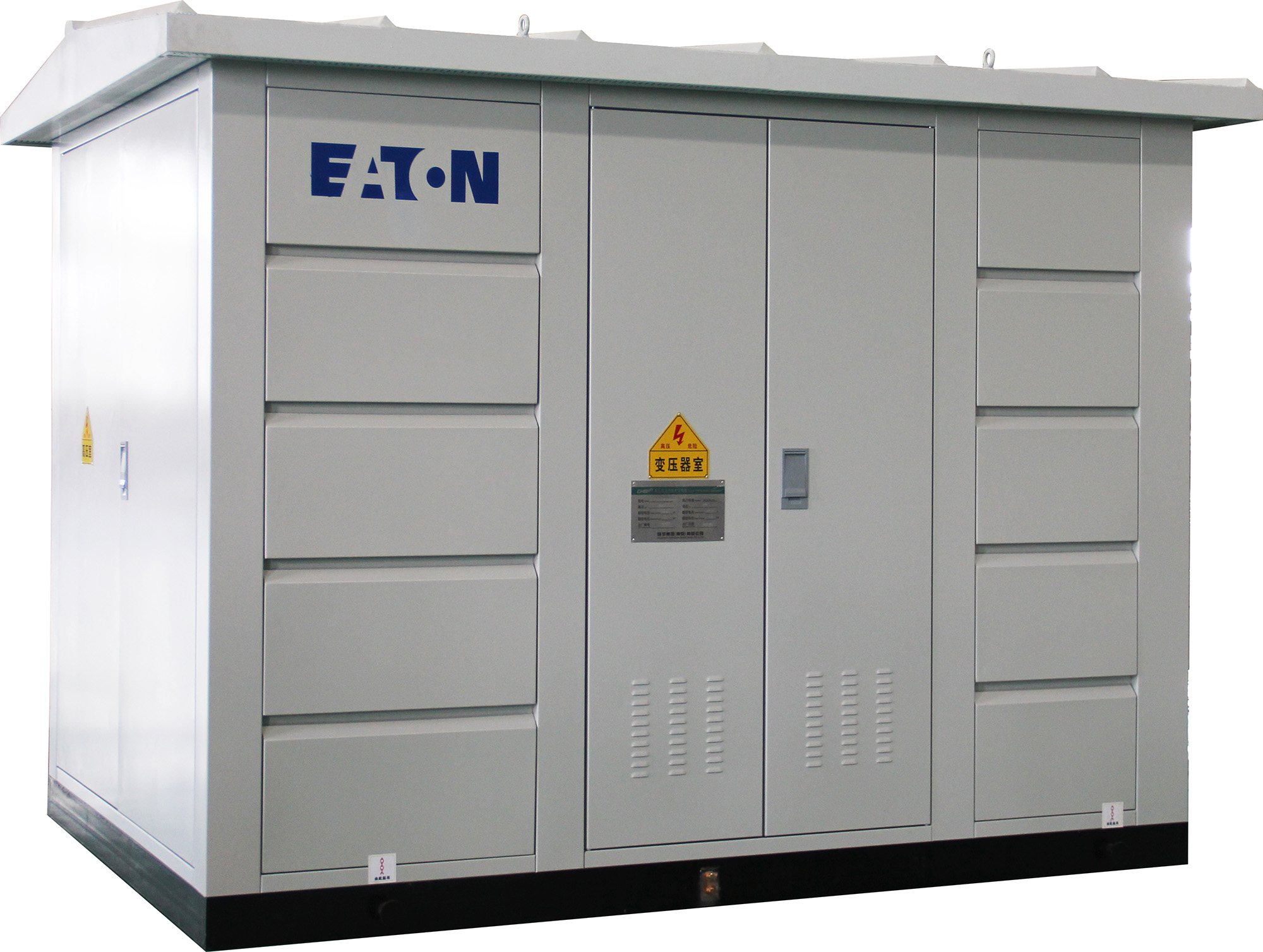

YB-12/0.4預裝式箱式變電站（伊頓公司戰略合作）
產品概述
此款YB口-12高/低壓預裝式變電站是一種將高壓開關設備、變壓器、低壓配電設備按一定接線方案組合成一體的成套配電裝置，由伊頓公司設計，我公司獲得授權生產。
產品特點
①采用鋼板外殼，外部裝飾木板結構，迎合都市綠色，環保，回歸自然的理念，裝飾木板采用優質杉木經真空干燥并添加防腐劑固定成型，使產品在免維護投運時間內能保持良好外觀。
②A字型屋頂設計，使其具有保溫，隔熱和防凝露滴落的特點，同時屋頂屋頂可單獨起吊。
③除底座采用槽鋼焊接外，其它全部采用組裝式結構，整體結構強度好，安全可靠。
④高壓方案靈活，可用于終端，也可用于環網。
⑤低壓可滿足多種接線要求。
執行標準
|
額定電壓kV |
12/0.4 |
備注 |
|
額定頻率Hz |
50 |
|
|
額定容量 |
1250kVA |
|
|
高壓連接線雷電沖擊電壓試驗 |
75kV |
|
|
高壓連接線工頻電壓試驗 |
42kV |
|
|
低壓連接線雷電沖擊電壓試驗 |
相間、相對地8kV |
|
|
低壓連接線工頻電壓試驗 |
相間、相對地2.5kV |
|
|
IP代碼的檢驗 |
外殼IP43D |
|
|
IK代碼的檢驗(機械撞擊) |
外殼IK10 |
|
|
預裝式變電站聲級的驗證試驗 |
≤55dB(A) |
|
|
高壓主回路 |
20kA(有效值)，4s；50kA(峰值) |
|
|
高壓接地工位 |
20kA(有效值)，4s；50kA(峰值) |
|
|
低壓連接線 |
30kA(有效值)，1s；75kA(峰值) |
|
|
接地連接和接地導體 |
17.4kA(有效值)，2s；43.5kA(峰值) |
